| Тип оборудования |

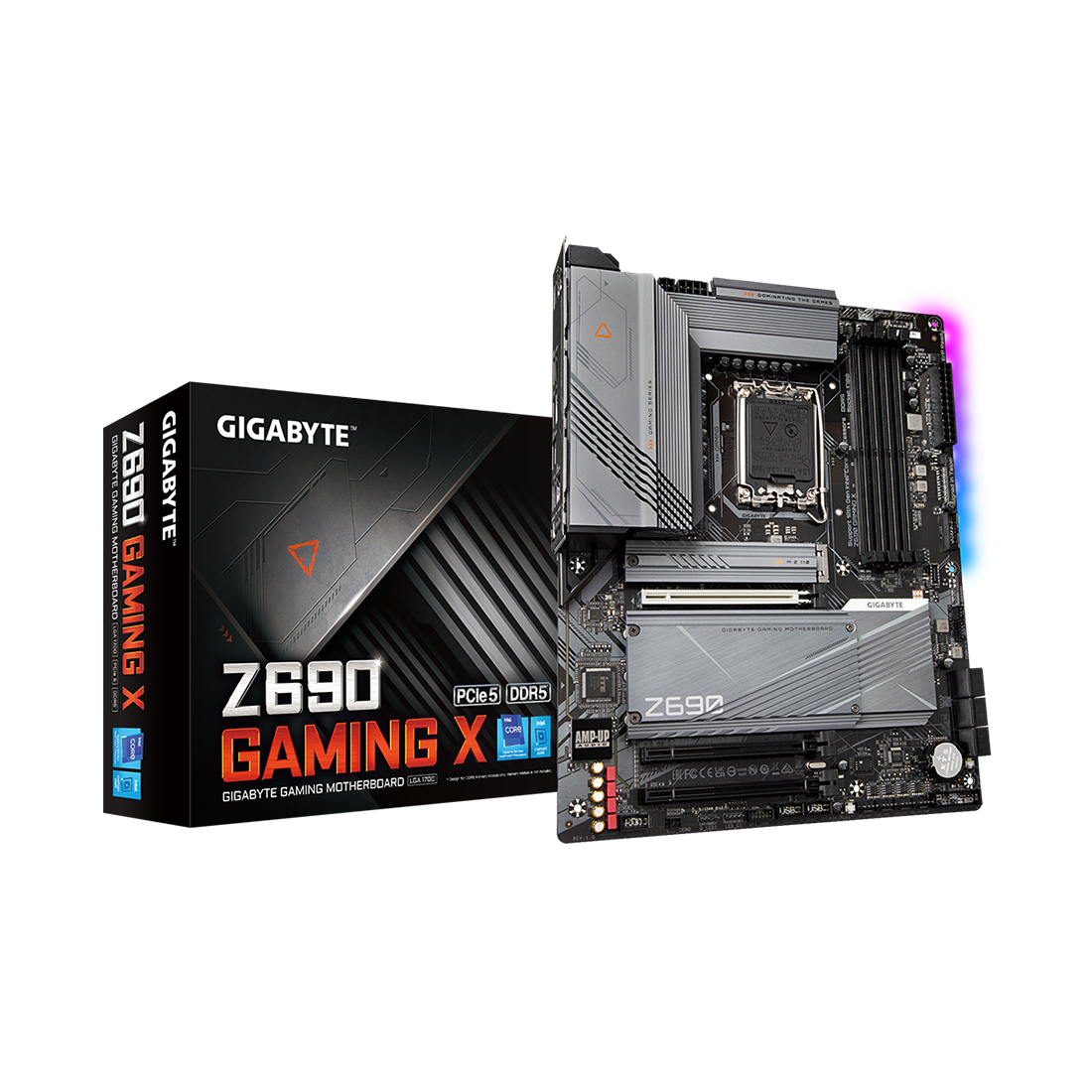

Игровая материнская плата |
| Назначение |
Настольный ПК |
| Чипсет мат. Платы |
Intel Z690 |
| Гнездо процессора |
Socket LGA1700 |
| Формат платы |
ATX (305 x 244 мм) |
| Поддержка ОС |
Windows 11 (только 64 bit), Windows 10 (только 64 bit) |
| Поддержка PTT/fTPM |
Да |
| Уникальные технологии |
| Уникальные технологии Gigabyte |
AMP-UP Audio, Q-Flash, Q-Flash Plus, Smart Fan 6 |
| Подсветка |
Fusion RGB LED, контурная подсветка платы с возможностью выбора цвета и эффекта подсветки |
| Поддержка синхронизации RGB подсветки |
GIGABYTE RGB Fusion 2.0 |
| Коннекторы ARGB 5V на плате |
2x 3-pin коннектор Addressable RGB |
| Коннекторы RGB 12V на плате |
2x 4-pin коннектор RGB |
| Поддержка процессоров |
| Макс. кол-во процессоров на материнской плате |
1 |
| Поддержка типов процессоров |
Intel серии Core i9-12xxx, Core i7-12xxx, Core i5-12xxx, Core i3-12xxx, Pentium G7xxx, Celeron G6xxx |
| Поддержка ядер процессоров |
Alder Lake |
| Частота шины |
16 GT/s (DMI 4.0) |
| Поддержка памяти |
| Тип поддерживаемой памяти |
DDR5. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество слотов памяти |
4 |
| Количество разъемов DDR5 |
4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile 3.0 (XMP 3.0) |
| Максимальные поддерживаемые стандарты памяти |
PC5-48000 (DDR5 6000 МГц), Зависит от процессора |
|
Максимальный объем оперативной памяти
|
128 ГБ |
| Дисковая система |
| Количество разъемов M.2 (NGFF) |
4 разъема M Key SATA/PCI-E с поддержкой карт Type 2260/2280/22110 (длиной до 110 мм). Первый слот работает в режиме PCI-E 4.0 4x. Второй слот работает в режиме PCI-E 4.0 4x. Третий слот работает в режиме PCI-E 4.0 4x. Четвертый слот работает в режиме PCI-E 3.0 4x/ SATA.m.2 SSD |
| Поддержка NVMe Boot |
Да |
| Intel Optane Memory |
Да, Intel Optane Memory серии H |
| RAID-контроллер |
Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств |
| SATA 6Gb/s |
6 канала(ов) SATA |
| Коммуникации |
| Сеть |
2.5 Гбит/с. Сетевой контроллер Realtek |
| Интерфейс, разъемы и выходы |
| Контроллер USB |
USB 3.2 контроллер встроен в чипсет |
| USB разъемы на задней панели |
1x USB 3.2 Gen2x2 Type C, 2x USB 3.1 Gen2, 3x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 |
| Внутренние порты USB на плате |
1x USB 3.1 Gen2 (type С), 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов |
| Порты |
1x RJ-45 LAN |
| Клавиатура/мышь |
USB |
| Слоты для установки плат расширения |
| Количество разъемов PCI Express 16x |
3 слота 16x PCI-E работают в режиме 16-4-4; Первый слот работает как PCI-E 5.0; Второй слот работает как PCI-E 3.0; Третий слот работает как PCI-E 3.0 |
| Встроенная видеокарта |
| Видео M/B |
Используется встроенное в процессор.
ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают. |
| Версия DisplayPort |
1.2 |
| Версия HDMI |
2.1 |
| Максимальное разрешение экрана |
4096 x 2304 @ 60 Гц при подключении DP монитора, 4096 x 2160 @ 60 Гц при подключении HDMI монитора |
| Видео разъемы на задней панели |
DisplayPort, HDMI 2.1 |
| Макс. кол-во подключаемых мониторов |
2 |
| Поддержка HDCP |
Есть, HDCP 2.3 |
| Поддержка CrossFire |
Да, AMD Quad-GPU |
| Встроенная звуковая карта |
| Звук |
8-канальный кодек Realtek ALC1220-VB |
| Аудио разъемы на задней панели |
1x оптический S/PDIF-out, Line-out, Mic-in |
| Охлаждение |
| Охлаждение |
Пассивное охлаждение |
| Количество разъемов для вентиляторов |
6x 4-pin коннектор МП |
| Технологии уменьшения шума охлаждающей системы |
Smart Fan 6 |
| Питание |
| Требования к блоку питания |
Поддерживаются только 24+8+4 pin блоки питания. |
| Прочие характеристики |
| BIOS |
UEFI AMI BIOS, 256 Мб |
| Поддержка OA 3.0 |
Да |
| Логистика |
| Размеры упаковки |
34 x 27.2 x 8.1 см |
| Вес брутто |
1.818 кг |
